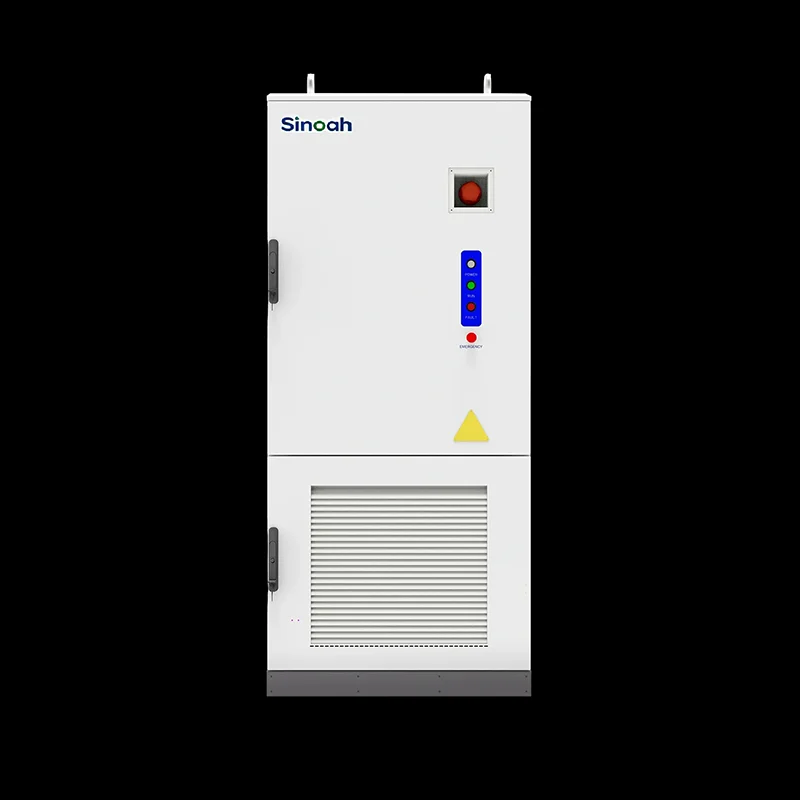

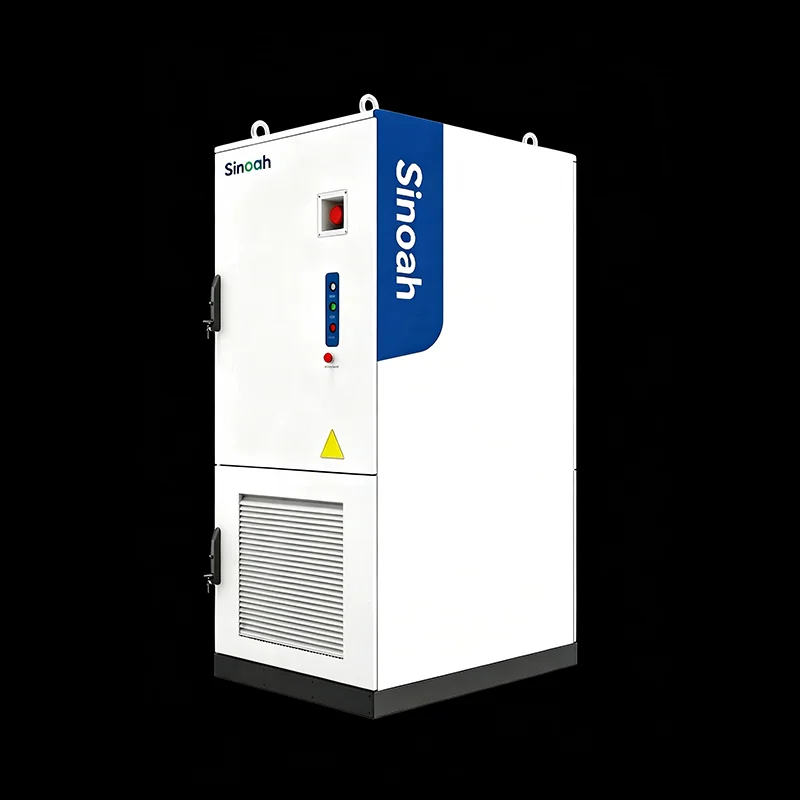

125кВ / 261кВх ЕСС кабинет са хлађењем течношћу

Са ЛФП ћелијама од 314 Ах, животним циклусом од 8000+, температурним разликама у ћелијама које се контролишу унутар 3°Ц и 10-годишњом гаранцијом на ћелију, Синоах Енерги 125кВ / 261кВх течно хлађени ЕСС орман погодан је за фабрике, хотеле, складишта, комерцијалне зграде за соларно складиштење. Његово компактно кућиште димензија 1050×1350×2400 мм заузима приближно 1,4 м² и пружа ИП55 заштиту за захтевне спољне инсталације.

Све-у-једном дизајн за бржу комерцијалну примену ЕСС-а

Синоах Енерги 125кВ / 261кВх течно хлађени ЕСС кабинет интегрише кључне компоненте потребне за комерцијално складиштење енергије у један фабрички састављен систем. Систем батерија користи ћелије ЛФП 3.2В/314Ах конфигурисане као 1П260С, обезбеђујући капацитет од 261кВх са опсегом напона од 728–936В ДЦ.

Двосмерни ПЦС од 125кВ са излазом од 400В наизменичне струје управља двосмерном конверзијом енергије између батерије и мреже, док интегрисани БМС континуирано прати стање батерије на нивоу ћелије. Уграђени ЕМС контролише оперативне стратегије као што су бријање вршних оптерећења, промена оптерећења, оптимизација тарифа и коришћење обновљиве енергије. Интегрисана дистрибуција електричне енергије, мерење, прекидачи, заштита од пренапона, хлађење и заштита од пожара од аеросола додатно смањују сложеност инсталације на локацији.

Пошто је орман претходно састављен и фабрички тестиран, купци углавном морају да припреме темељ за инсталацију и заврше потребне електричне везе, помажући да се скрати време постављања у поређењу са одвојено инсталираном батеријом, ПЦС-ом и контролном опремом.

Снага 125кВ и капацитет од 261кВх за комерцијално управљање енергијом

Комбинација излазне снаге од 125 кВ и енергетског капацитета 261 кВх пружа практичну равнотежу између управљања потражњом за енергијом и пребацивања енергије. За предузећа са краткотрајним врхунцем потражње, систем може брзо да се празни како би смањио потражњу за електричном енергијом у мрежи. За апликације са временом употребе, може се пунити током периода са нижим трошковима и празнити када су цене електричне енергије веће.

Стварно трајање резервне копије зависи од прикљученог оптерећења. При константном оптерећењу од 125 кВ, номинални капацитет од 261 кВх представља отприлике два сата теоретског снабдевања енергијом пре губитака система и подешавања резерве. Мања критична оптерећења могу продужити расположиво трајање резервне копије, чинећи кабинет погодним за различите стратегије напајања у хитним случајевима.

Напредно течно хлађење са балансирањем температуре унутар 3°Ц

Уједначеност температуре батерије има директан утицај на старење ћелија, безбедност и дугорочне перформансе система. Синоах Енерги ЕЦО-Е261ЛП-2А користи течно хлађење на нивоу паковања за одржавање разлика у температури ћелије унутар 3°Ц.

Уједначеније температуре ћелије помажу у смањењу локализованог топлотног стреса и подржавају доследне перформансе пуњења и пражњења. Систем течног хлађења је комбинован са принудним ваздушним хлађењем за ПЦС и друге електричне компоненте, стварајући хибридну архитектуру управљања топлотом.

Овај приступ такође подржава компактни дизајн кућишта, омогућавајући 261кВх капацитета батерије да стане у кућиште од 1050×1350×2400 мм. Систем је дизајниран за рад на температурама околине од -25°Ц до +55°Ц.

Интелигентни ЕМС за вршно бријање, промену оптерећења и соларну оптимизацију

Интегрисани ЕМС омогућава Синоах Енерги ЕСС кабинету да одговори на промену потражње за електричном енергијом и цене енергије. Уместо да ради само као резервна батерија, систем може активно да управља како и када се електрична енергија складишти и користи.

1. Врхунско бријање и померање оптерећења

Током периода велике потражње за електричном енергијом, ЕМС може да нареди батерији да се испразни и смањи количину енергије која се црпи из мреже. Током периода мање потражње, систем може допунити батерију. Ово помаже предузећима да управљају врховима потражње и оптимизују свој профил потрошње електричне енергије.

2. Оптимизација тарифа за време коришћења

Предузећа која послују по тарифама за електричну енергију могу пунити батерију током периода са нижим трошковима и празнити се током периода са вишим трошковима. Финансијска корист зависи од локалних цена електричне енергије, распореда рада, ефикасности система и бициклистичке стратегије.

3. ПВ + интеграција складиштења

За комерцијалне зграде опремљене соларним ПВ, вишак соларне производње се може ускладиштити уместо да се извози када је потражња на лицу места мала. Похрањена енергија се затим може користити касније када се производња соларне енергије смањи, побољшавајући соларну потрошњу и смањујући ослањање на електричну енергију из мреже.

4. ПВ + складиште + ЕВ пуњење

ЕВ пуњење може довести до наглог повећања потражње за електричном енергијом на локацији. ЕСС кабинет од 125 кВ може да делује као енергетски бафер за инфраструктуру за пуњење, помажући предузећима да управљају оптерећењем пуњења и потенцијално смањују потребу за скупим надоградњама мрежних прикључака, у зависности од електричних услова на локацији.

5. Напајање у хитним случајевима

Када је конфигурисан за резервни рад, систем може да обезбеди напајање за одређена критична оптерећења током прекида мреже. Доступно трајање резервне копије зависи од профила учитавања, подешавања резерве, конфигурације ПЦС-а и електричног дизајна локације.

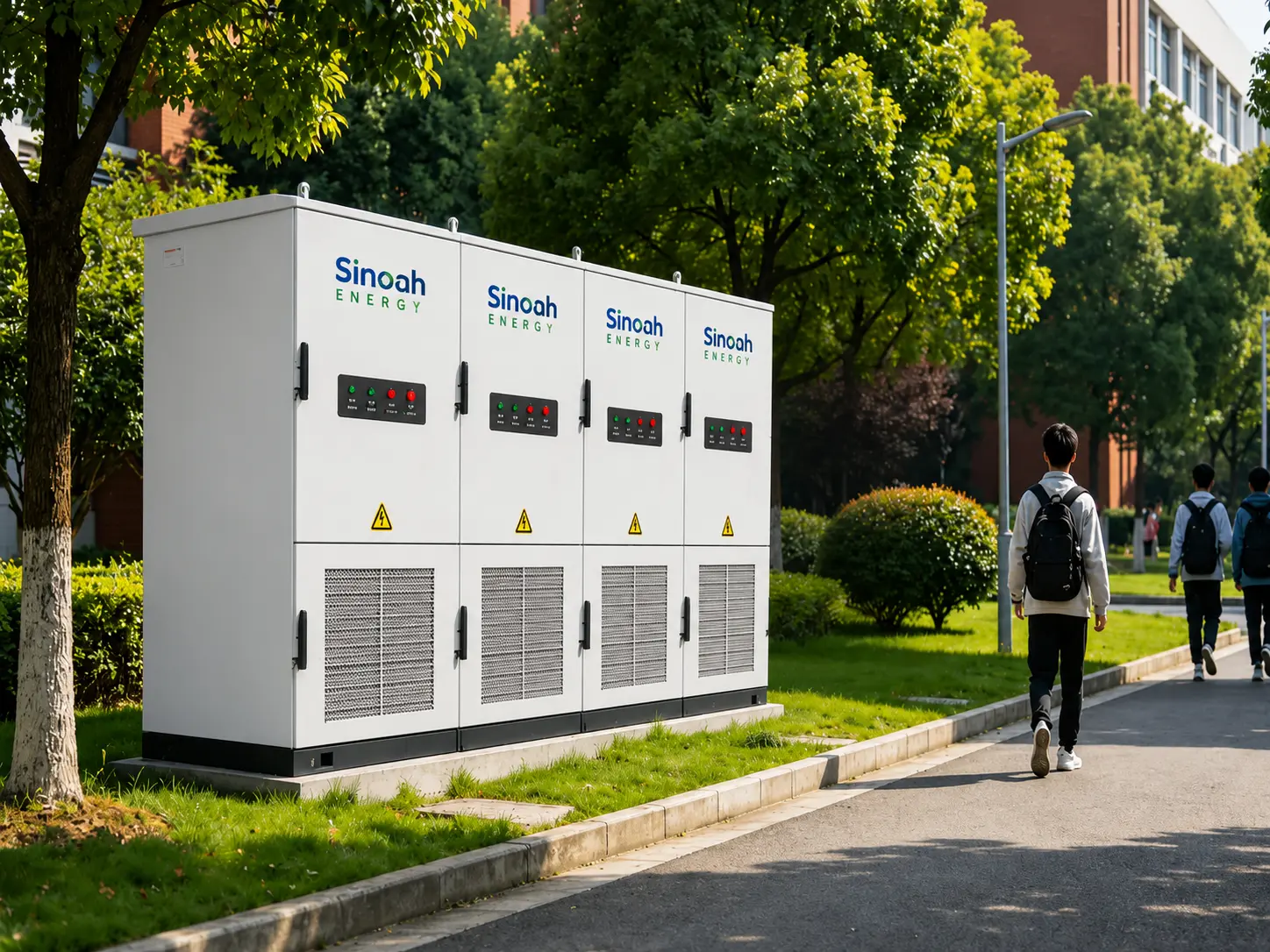

Компактни ИП55 ормар за комерцијалну инсталацију на отвореном

Комерцијални пројекти за складиштење енергије често имају ограничен унутрашњи простор, због чега је инсталација на отвореном важно разматрање. Синоах Енерги кабинет има димензије 1050×1350×2400 мм и заузима приближно 1,4 м² површине.

Његов ИП55 кућиште пружа заштиту од продирања прашине и водених млаза, док Ц4 заштита од корозије подржава инсталацију у индустријском и приобалном окружењу. Ц5 заштита од корозије је такође доступна тамо где то захтева окружење пројекта.

Место уградње треба да обезбеди одговарајућу бетонску основу, довољну вентилацију и сигурносне размаке, као и одговарајући приступ за преглед и одржавање.

Вишеслојна заштита батерија и пожара

Безбедност је критична приликом постављања система литијумских батерија од 261 кВх у комерцијалном окружењу. Синоах Енерги комбинује праћење на нивоу ћелије, БМС заштиту, управљање топлотом и сузбијање пожара унутар кабинета.

БМС прати услове рада и обезбеђује заштиту од пренапона, поднапона, прекомерне струје, превисоке температуре и услова кратког споја. Систем за сузбијање пожара на нивоу ПАЦК заснован на аеросолу је интегрисан да одговори на детектоване пожаре на нивоу батерије.

Систем је дизајниран у складу са међународним стандардима и захтевима сертификације, укључујући УН38.3, ИЕЦ 62619, ИЕЦ 63056, ИЕЦ 62477-1, ИЕЦ 61000-6-2/4 и УЛ 9540А. Применљива усклађеност мреже укључује конфигурације ЕН 50549, Г99, ВДЕ4105, НРС097, Ц10/11, ЦЕИ0-21 и ЦЕИ0-16 према циљном тржишту и захтевима пројекта.

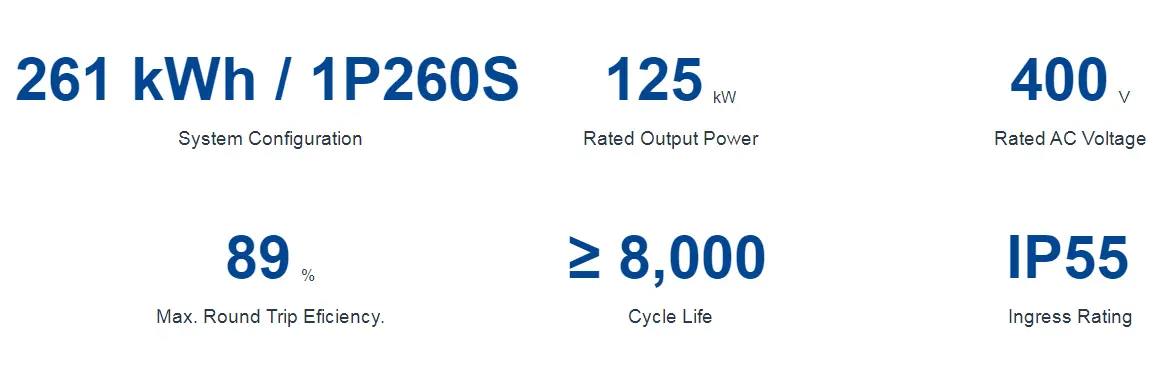

Техничке спецификације

Типичне примене за ЕСС кабинет од 125кВ / 261кВх

1. Производни погони

Фабрике са машинама, производним линијама, компресорима или другом опремом велике снаге могу користити систем да смање врхове потражње и пребаце потрошњу енергије на периоде ниже цене.

2. Хотели и комерцијалне зграде

Хотели, канцеларије, шопинг објекти и друге комерцијалне зграде могу комбиновати складиштење батерија са соларним фотонапонским системом како би побољшали сопствену потрошњу, управљали вршном потражњом и одржавали критична оптерећења током прекида мреже.

3. Складишта и логистички центри

Складишта могу да користе орман за управљање потражњом за електричном енергијом из осветљења, ХВАЦ, расхладних система, система за аутоматизацију и опреме за пуњење док обезбеђују резервну енергију за основне операције.

4. Комерцијални соларни + складишни пројекти

Систем складишти вишак ПВ производње током периода ниске потражње на лицу места и ослобађа ускладиштену енергију када се соларна снага смањи, помажући предузећима да повећају вредност својих улагања у соларну енергију.

5. Инфраструктура за пуњење електричних возила

ЕСС орман може да обезбеди додатни капацитет напајања за комерцијалне апликације за пуњење електричних возила тако што чува велика оптерећења при пуњењу и смањује утицај истовремене потражње за пуњењем на мрежну везу.

Пример: Управљање енергијом у комерцијалним хотелима

Хотел са 120 соба са соларним фотонапонским системом од 150 кВ, инфраструктуром за пуњење електричних возила и годишњом потрошњом електричне енергије од приближно 450.000 кВх може доживети значајне врхунце потражње током поподневних пријава и вечерњих операција.

Уз одговарајућу ЕМС стратегију, Синоах Енерги 125кВ / 261кВх ЕСС кабинет може да се празни током периода велике потражње на локацији, складишти вишак соларне енергије и пуни током периода ниже цене. Потенцијалне уштеде зависе од стварног профила оптерећења хотела, структуре тарифа, соларне производње, радног распореда и локалних накнада за мрежу.

За ову врсту пројекта, систем може истовремено да се бави управљањем вршном потражњом, соларном сопственом потрошњом, оптимизацијом времена коришћења и захтевима за напајањем у нужди, уместо да се ослања на једну стратегију уштеде енергије.

Дугорочна поузданост и техничка подршка УК

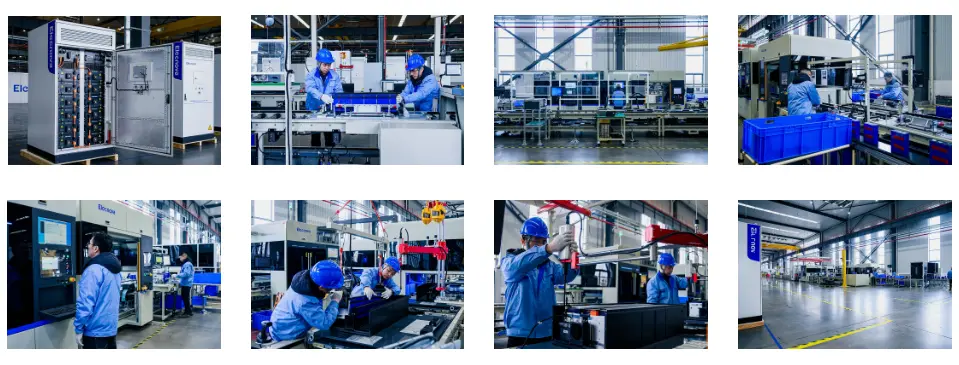

Синоах Енерги комбинује фабричку директну производњу са техничком подршком са седиштем у Великој Британији за комерцијалне пројекте складиштења енергије. Систем од 125 кВ / 261 кВх обезбеђује животни век од 8000+ циклуса и 10-годишњу гаранцију на ћелију, подржавајући дугорочно планирање пројекта.

Као интегрисани систем, орман пружа једно координисано решење за батерију, ПЦС, БМС, ЕМС, хлађење, дистрибуцију енергије и безбедносне функције. Синоах Енерги такође може да подржи конфигурацију специфичне за пројекат, планирање инсталације, проширење система и техничке захтеве за различите комерцијалне локације.

Примена у стварном свету: Хотел са 120 соба смањује трошкове енергије за 30%

Хотел са 120 соба на југоистоку Велике Британије има соларни ПВ систем од 150 кВ, уређаје за пуњење електричних возила за госте и годишњу потрошњу електричне енергије од приближно 450.000 кВх. Хотел ради по тарифи за време коришћења, са вршним ценама електричне енергије од 32п/кВх и ван вршних тарифа од 11п/кВх.

Пре инсталације, потражња за електричном енергијом у хотелу је редовно достизала око 180 кВ током поподневног пријављивања, рада кухиње и вечерњег сервиса. Ови врхови потражње повећали су трошкове електричне енергије, док је део дневне соларне производње хотела извезен у мрежу по релативно ниским ценама.

Након инсталирања Синоах Енерги 125кВ / 261кВх ЕСС кабинета са течним хлађењем, интегрисани ЕМС је конфигурисан за бријање вршног нивоа, соларну оптимизацију и управљање енергијом у времену коришћења. Током поподневних врхунаца потражње, батерија се празни да би смањила потражњу у мрежи са приближно 180 кВ на испод 125 кВ, генеришући више од 10.000 фунти потенцијалне годишње уштеде везане за потражњу.

Истовремено, вишак соларне производње који је раније извезен могао би се ускладиштити у батерији од 261 кВх и користити током вечерњих операција. У примерима радних услова, соларна сопствена потрошња се повећала са приближно 50% на више од 85%, стварајући додатне уштеде електричне енергије.

Систем се такође пунио током ноћи ван вршног периода при приближно 11 п/кВх и празнио се током периода са вишим трошковима на око 32 п/кВх. Ова разлика у цени од 21 п/кВх створила је додатну прилику за тарифну арбитражу, зависно од ефикасности батерије и стварне оперативне стратегије сајта.

На основу ових оперативних претпоставки, хотел би могао да постигне укупну годишњу уштеду енергије од више од 25.000 фунти, док би такође добио могућност резервног напајања и боље коришћење свог соларног фотонапонског система. Са животним циклусом од 8000+ и 10-годишњом гаранцијом на ћелију, Синоах Енерги систем пружа дугорочно решење за смањење трошкова енергије и побољшање отпорности на напајање.

ФАКс

1. Колико ЕСС систем од 125кВ / 261кВх може уштедети посао?

Потенцијалне уштеде зависе од тарифа за електричну енергију, вршних накнада за потражњу, дневних образаца оптерећења, соларне производње, стратегије рада батерија и локалних прописа. За одговарајуће комерцијалне локације, вршно бријање, тарифна арбитража и повећана самопотрошња соларне енергије могу створити значајне годишње уштеде. Пре израчунавања очекиваног периода отплате потребно је извршити анализу оптерећења и тарифа специфичну за локацију.

2. Колико простора за инсталацију захтева систем?

Ормар има димензије 1050×1350×2400 мм и заузима приближно 1,4 м² површине. Треба обезбедити одговарајући бетонски темељ и довољан размак за електричне прикључке, безбедносне захтеве, инспекцију и одржавање.

3. Која је разлика између течног хлађења и ваздушног хлађења?

Батеријски пакети користе течно хлађење да би одржали температурне разлике ћелије унутар 3°Ц, побољшавајући уједначеност температуре и помажу у смањењу топлотног стреса. Принудно ваздушно хлађење се такође користи за ПЦС и друге компоненте. Овај хибридни дизајн термичког управљања обезбеђује прецизнију контролу температуре батерије од система за хлађење батерије само на ваздух.

4. Колико дуго батерија од 261 кВх може да обезбеди резервну снагу?

Трајање резервне копије зависи од стварног прикљученог оптерећења. При сталном оптерећењу од 125 кВ, 261 кВх представља приближно два сата теоријске енергије батерије пре него што се урачунају губици конверзије, оперативне резерве и ограничења система. Мања оптерећења могу да обезбеде дуже трајање резервне копије.

5. Може ли систем од 125кВ / 261кВх радити са соларним ПВ?

Да. Интегрисани ЕМС може да координише ПВ производњу и пуњење и пражњење батерија. Вишак соларне енергије може да се складишти за каснију употребу, помажући у повећању соларне потрошње на лицу места и смањењу куповине електричне енергије у мрежи.

6. Да ли систем може да подржи ЕВ пуњење?

Да. ЕСС орман се може интегрисати са комерцијалном инфраструктуром за пуњење електричних возила. Снабдевањем додатне енергије током велике потражње за пуњењем, може помоћи у управљању вршним оптерећењем на локацији и смањити притисак на постојећу мрежну везу.

7. Да ли је орман погодан за спољну инсталацију?

Да. Ормар има кућиште са ознаком ИП55 и заштиту од корозије Ц4, што га чини погодним за одговарајуће спољне комерцијалне инсталације. Пре уградње треба проценити услове на локацији, дизајн темеља, размаке, захтеве заштите од пожара и локалне прописе.
